مع توسع نطاق المستشفيات وزيادة عدد المرضى في السنوات الأخيرة، لم يعد إمداد الأكسجين بالأسطوانات مناسبًا لاحتياجات تطوير المستشفيات المتوسطة والكبيرة. كما تطورت تكنولوجيا إمداد الأكسجين الطبي من إمداد الأكسجين بواسطة الأسطوانات في العنابر إلى إمداد الأكسجين المركزي بالحافلات. تستخدم طريقة إنتاج الأكسجين بالمنخل الجزيئي الهواء كمواد خام لإنتاج الأكسجين في الموقع، مما يتجنب بشكل فعال مخاطر جودة الأكسجين وكميته والوقت الناتج عن شراء الأكسجين من الأسطوانات. لذلك، في السنوات الأخيرة، اعتمد المزيد والمزيد من أنظمة إمداد الأكسجين المركزية في المستشفيات الكبيرة والمتوسطة الحجم محطات توليد الأكسجين الطبي، والتي لا تحقق استقلالية إنتاج وإمداد الأكسجين في المستشفيات فحسب، بل تصبح أيضًا أحد رموز الأجهزة تحديث المستشفى.

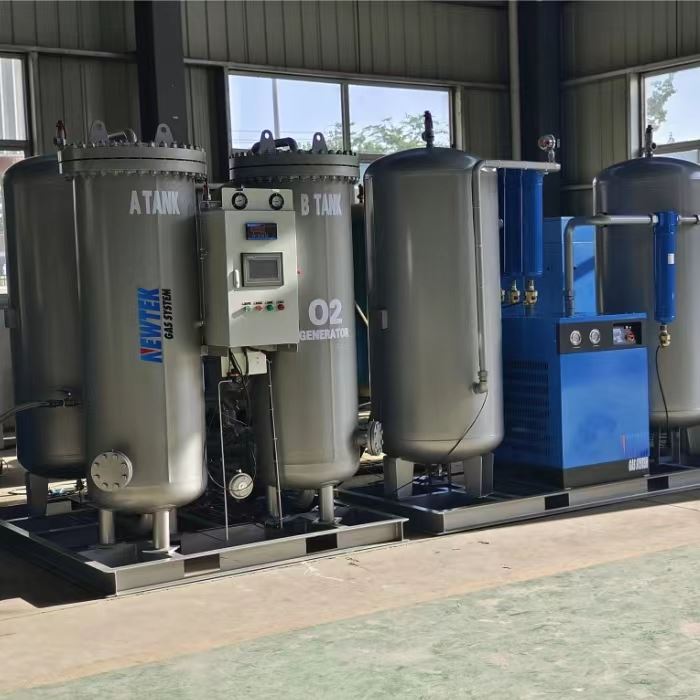

الهيكل الرئيسي لمصنع غاز الأكسجين الطبي
1. نظام ضغط الهواء
تتمثل وظيفة نظام ضغط الهواء في استنشاق الهواء وتصفيته للضغط والتخزين، وتوفير الهواء النظيف لنظام إنتاج الأكسجين وتوفير الضغط الجزئي. يتكون الهيكل العام من فلتر الهواء وضاغط الهواء وخزان الهواء.
يتم تصفية الهواء المستنشق عمومًا على مراحل متعددة قبل أن يتم ضغطه بواسطة ضاغط الهواء، ويدخل الهواء المضغوط إلى خزان تخزين الهواء. في هذا الجزء، نظرًا لكمية الهواء الكبيرة التي يتم استنشاقها، فإن جزء الفلتر يمتلئ بسهولة بالشوائب الموجودة في الهواء، مما يسبب انسدادًا، مما يؤدي إلى فشل جزء سحب الهواء، وبالتالي جعل الآلة بأكملها غير قابلة للعمل. في عملية التطبيق الفعلية، غالبًا لا يتم صيانة جزء الفلتر وتنظيفه في الوقت المناسب، مما يؤدي إلى إيقاف التشغيل. بالإضافة إلى ذلك، نظرًا لأن ضاغط الهواء يعمل لفترة طويلة، فإن صيانته مهمة جدًا أيضًا. يجب استبدال زيت التشحيم بشكل متكرر لمنع تلف رأس الماكينة بسبب الاحتكاك الشديد.
2. نظام التجفيف البارد
الجزء الرئيسي لمولد الأكسجين PSA هو المنخل الجزيئي، والمنخل الجزيئي لديه متطلبات عالية لرطوبة الهواء. إذا كانت الرطوبة عالية جدًا، فإن المنخل الجزيئي سوف يمتص الكثير من الرطوبة في الهواء، وسوف يفشل فصله وامتصاصه للأكسجين والنيتروجين بسرعة. ولذلك، فإن نظام التجفيف البارد هو أيضًا جزء لا غنى عنه ومهم لمولد الأكسجين.
يقوم نظام التجفيف البارد بتبريد وتكثيف الرطوبة المخلوطة في الهواء المضغوط، ومن ثم تفريغها. يدخل الهواء المضغوط بعد التجفيف البارد إلى جزء إنتاج الأكسجين. في الوقت الحاضر، يتم تبريد جزء التجفيف البارد لمولد الأكسجين الرئيسي بواسطة مادة التبريد. من خلال المبادل الحراري والمبخر، يتم تكثيف وتفريغ الرطوبة الموجودة في الهواء المضغوط.
يدخل الهواء المضغوط الرطب أولاً إلى المبادل الحراري للتبريد الأولي، ثم يمر عبر المبخر لمزيد من امتصاص الحرارة في الهواء من خلال تبخر مادة التبريد. يتم تبريد الهواء المضغوط مرة أخرى، ويتم تكثيف الرطوبة والزيت الموجود فيه. يمر الهواء المضغوط المبرد عبر فاصل الماء لفصل الرطوبة والزيت المتكثف عن الهواء. يتدفق الهواء المضغوط المجفف على البارد عبر المبادل الحراري لتبريد مدخلات الهواء المضغوط بواسطة نظام ضاغط الهواء وإخراجه إلى نظام إنتاج الأكسجين.
3. نظام إنتاج الأكسجين
نظام إنتاج الأكسجين هو الجزء الأساسي لمولد الأكسجين. وفي هذا الجزء يمكن تحويل الهواء إلى أكسجين بدرجة نقاء تزيد عن 90% لتقديمه للمريض. الجزء الرئيسي منه هو برج الامتزاز، ويشتمل أيضًا على مضخة ضغط، وخزان عازل للأكسجين، وبعض صمامات التوزيع الدوارة متعددة الاتجاهات وغيرها من الملحقات. تم تجهيز معظم مولدات الأكسجين ببرجين للامتصاص للتشغيل الدوري. يتدفق الهواء المضغوط المرسل بواسطة نظام التجفيف البارد من خلال برج الامتزاز، وبرج الامتزاز يمتص النيتروجين، وبالتالي يصبح الناتج أكسجين عالي النقاء. بعد الضغط عليه بواسطة مضخة الضغط، يمكن توفير الأكسجين مباشرة للمريض من خلال خزان الأكسجين العازل.
في الوقت الحاضر، تستخدم معظم مولدات الأكسجين المناخل الجزيئية للزيوليت التي يمكنها امتصاص النيتروجين بشكل تفضيلي. بالإضافة إلى ذلك، تم تجهيز برج الامتزاز أيضًا بمجفف يعمل على إزالة الرطوبة وثاني أكسيد الكربون بشكل أكبر. يدخل الهواء بعد التجفيف البارد إلى برج الامتزاز، ويتم تفريغ النيتروجين وثاني أكسيد الكربون والقليل جدًا في الهواء. بعد تخفيف الضغط، تقل قدرة امتصاص النيتروجين للمنخل الجزيئي، ويتم تفريغ النيتروجين الممتز. يمكن للمنخل الجزيئي بعد تفريغ النيتروجين أن يمتص النيتروجين مرة أخرى بعد الضغط. يقوم برجا الامتزاز بتكرار عملية ضغط امتصاص النيتروجين/فك ضغط تفريغ النيتروجين بالتناوب، ويتم إنتاج الأكسجين المطلوب بشكل مستمر.
4. نظام التحكم
يتحكم نظام التحكم بشكل أساسي في تسلسل العمل لكل مكون، ويتحكم في إجراءات عمل المكونات مثل ضواغط الهواء، والمضخات المعززة، والمجففات الباردة وفقًا لعتبات ضغط العمل لكل جزء؛ بالإضافة إلى ذلك، فإنه يوفر أيضًا التحكم في الإدخال/الإخراج لواجهة المستخدم، ومعلومات الإنذار والخطأ، وما إلى ذلك، والتي تنتمي إلى الجزء الكهربائي العام ولا تختلف عن الأجهزة الكهربائية الأخرى.
